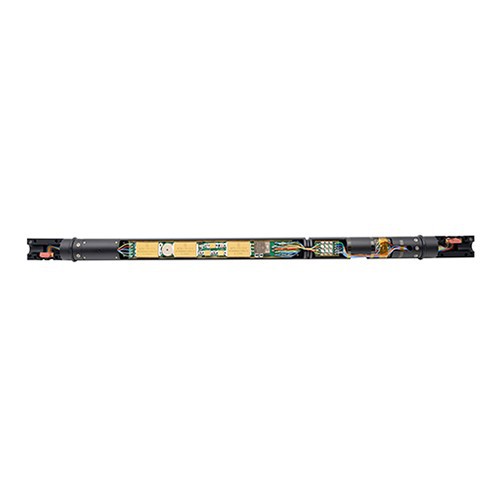

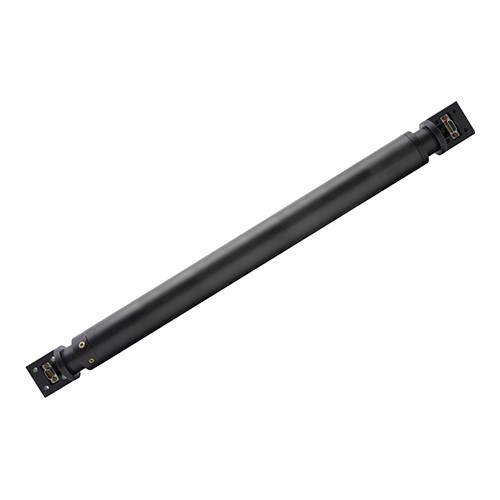

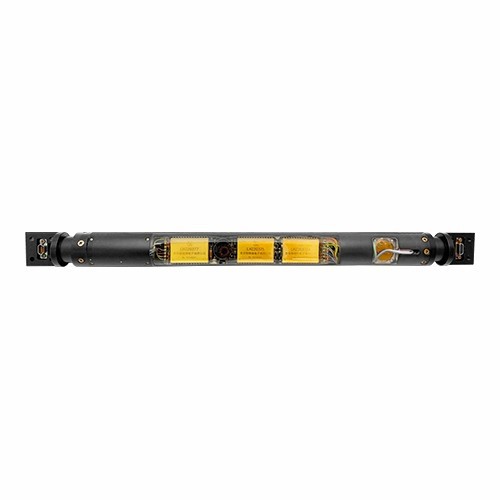

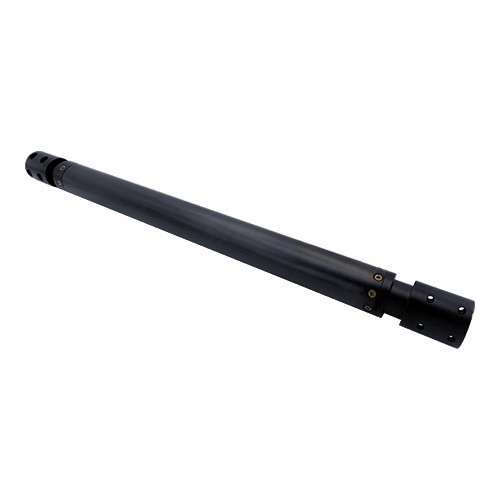

ZITN 150 derece /175 derece DS750 Yüksek-Sıcaklık Yön Sensörü, 3 eksenli bir fluxgate manyetometresi ve 3 eksenli bir ivmeölçerden oluşur. Delik sapma açısı ve yerçekimi aletinin yüzey açısı, 3 eksenli ivmeölçer tarafından ölçülür. Delik sapma açısı ve yerçekimi aletinin yüz açısı ölçüldükten sonra, 3 eksenli fluxgate manyetometresinin ölçülen değerleri birleştirilerek azimut açısı hesaplanır. Delik sapma açısının ölçüm doğruluğu ±0,1 derece, azimut açısının ölçüm doğruluğu ±0,3 derece ve yerçekimi aletinin yüz açısının maksimum ölçüm doğruluğu ±0,2 derecedir.
Ayrıca ZITN 150 derece /175 derece DS750 Yüksek-Sıcaklık Yön Sensörü aynı zamanda Sondaj Sırasında Günlüğe Kaydetme (LWD) gereksinimlerini karşılayabilecek şekilde yerçekimi toplamını, manyetik alan toplamını, manyetik alet yüzey açısını, jeomanyetik dalma açısını ve sıcaklığı da ölçebilir.
Ürün özellikleri
- 0~175 derecelik garantili tam-sıcaklık çalışma aralığı:
- Delik sapma açısı doğruluğu ±0,1 derece,
- Azimut açısı doğruluğu ±0,3 derece,
- Takım alın açısı doğruluğu ±0,2 derece;
- 1000g şok direnci ve 20grms titreşim direnci;
- Dijital veri iletimi.
Ana Özellikler
|
Çalışma Ortamı |
|
|
Çalışma Sıcaklığı Aralığı |
-40~+175 derece |
|
Depolama Sıcaklık Aralığı |
-50~+180 derece |
|
Şok |
1000g, 1ms yarım-sinüs |
|
Titreşim |
20g |
|
Ölçüm Doğruluğu |
|
|
Eğim Açısı Doğruluğu |
±0,1 derece |
|
Takım Alın Açısı Doğruluğu |
±0,2 derece |
|
Azimut Açısı Doğruluğu |
±0,3 derece @ INC=90 derece ; ±1 derece @ INC 10 dereceye eşit veya daha büyük; ±2 derece @ INC 5 dereceye eşit veya daha büyük |
|
Elektriksel Performans |
|
|
Giriş Gerilim Aralığı |
+10V~+36V |
|
Giriş Akımı |
<75mA@+15V |
|
Dijital Arayüz |
UART/RS232 isteğe bağlı |
|
Baud Hızı |
9600~115200bps |
|
İletişim Protokolü |
ASCII veya ikili |
