Açıklama

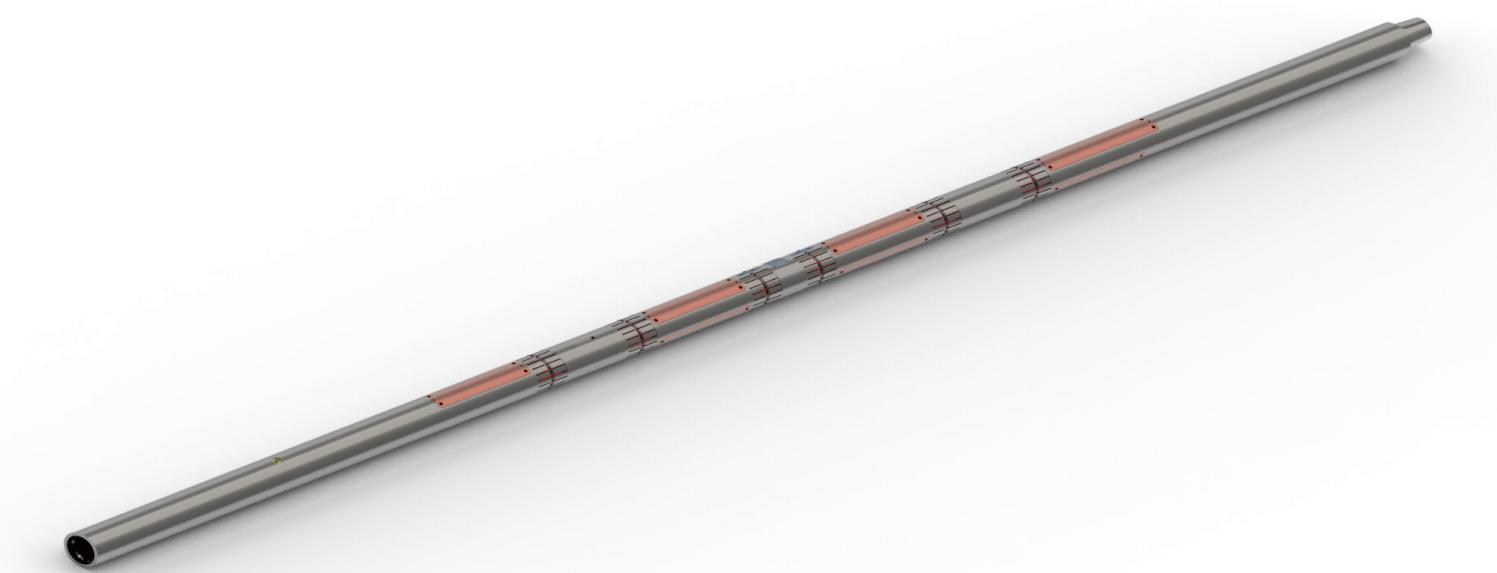

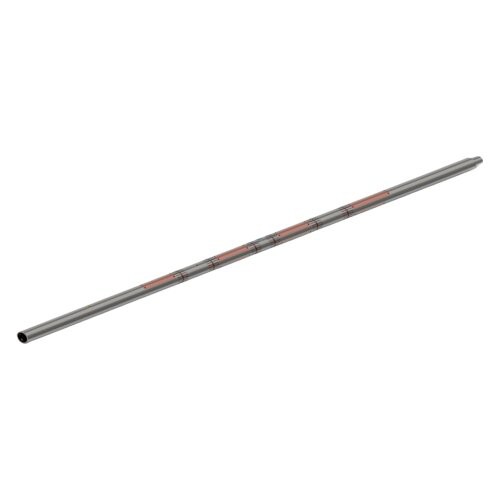

ZITN ZTLWD-G175 Sondaj Sırasında Yüksek-Sıcaklık Kaydı (LWD) Sistemi, ultra-derin ve yüksek-basınç, yüksek-sıcaklık (HPHT) kuyuları dahil en zorlu ortamlar için tasarlanmış gelişmiş bir formasyon değerlendirme çözümüdür. Elektromanyetik Dalga Direnci aracını ve Azimuthal Gama Işını aracını entegre ederek, 175 dereceye kadar sıcaklıklarda güvenilir bir şekilde çalışırken gerçek-zamanlı, doğru oluşum verileri sağlar.

ZITN ZTLWD-G175 Sondaj Sırasında Yüksek-Sıcaklık Kaydı (LWD) Sistemi, karmaşık rezervuar keşiflerinde başarıyı en üst düzeye çıkarmak için kritik bir varlıktır.

Ürün Uygulaması

Gerçek-Zamanlı Oluşum Değerlendirmesi

Sondaj sırasında litolojiyi ve hidrokarbon-taşıyan bölgeleri tanımlamak için anında direnç ve gama ışını verileri sağlar.

Doğru Geosteering

Formasyon sınırlarını hassas bir şekilde tespit etmek ve matkap ucunu optimum rezervuar bölümü içinde yönlendirmek için sektör-tabanlı gama ışını ölçümlerini kullanır.

HPHT ve Ultra{0}}Derin Kuyu Operasyonları

Kanıtlanmış 175 derecelik sıcaklık derecesi, en zorlu kuyu içi koşullarında tutarlı performans ve veri güvenilirliği sağlar.

Sondaj Riskinin Azaltılması

Verimliliği ve güvenliği artırarak{0}sondaj parametrelerini ve kuyu deliği yerleşimini optimize etmek için bilinçli karar almayı mümkün kılar.

Ürün Özellikleri

Aşırı Yüksek-Sıcaklığa Dayanıklılık:Güvenilir çalışma için sertifikalı175 dereceHPHT koşulları altında titizlikle doğrulanmış performansa sahiptir.
Yüksek-Hassas Direnç Ölçümü:Bir kullanırdörtlü-verici, ikili-alıcı dizisiVeçift-frekanslı (400kHz/2MHz) uyarımsondaj, istila ve termal sürüklenme etkilerini ortadan kaldırmak için çok-aşamalı dinamik dengeleme ile desteklenir.
Doğru Azimut Gama Tespiti:Benzersiz özelliklere sahiptirtungsten alaşımlı pencereBu, başıboş radyasyona karşı koruma sağlayarak gama ışınlarının oluşumunun hassas yönlü ölçümünü sağlar.
Tamamen Entegre Tasarım:Direnç ve gama ışını sensörlerini birleştirirkompakt araçKapsamlı formasyon değerlendirmesi sunarken BHA konfigürasyonunu basitleştirir.
Yüksek-Dereceli Entegrasyon:Basitleştirilmiş tasarımminimum PCB sayısıve gelişmiş mekanik güvenilirlik için sağlam bir yapısal iskelet.
Modüler Bakım Kolaylığı:istihdammikro-dikdörtgen bağlayıcılarve bakım kesintilerini önemli ölçüde azaltan modüler bir mimari.
Dinamik Kazanç Ayarı:Amplifikatör devresi, kazancı korumak için otomatik olarak kazanç ayarlarını uyarlar.yüksek sinyal-gürültü-oranıdeğişen oluşum koşullarında.

Şartname Parametreleri

Tablo 1 Genel Teknik Parametreler

Parametreler	Standart Değerler
Takım Boyutu	4,75 inç
Enstrüman Dış Çapı	127 mm
Sondaj Boyutu	149~172 mm
Akış Aralıkları	9.5-22.1 L/s
Uzunluk	3900mm
Bağlantı	NC38
Maksimum Keskin Keskinlik Şiddeti	Yön: 30 derece 30m Dönüş: 12 derece 30m
Besleme Gerilimi	24~48V
İletişim Arayüzü	RS485
Bağlayıcı	13 Pimli Havacılık Soketi

Tablo 2 Çevresel Uyumluluk

Parametreler	Standart Değerler
Çalışma Sıcaklığı	-40~+175 derece
Hayatta Kalma Sıcaklığı	-40~+180 derece
Maksimum Basınç	20000psi
Kum İçeriği	%1,5'tan Yüksek Değil
LCM Toleransı	Orta-ince parçacık tıkayıcı ajan<100Kgm³
Titreşim	20GRMS,50-1000Hz
Şok	1000G, 0,5 ms, yarım-sinüs

Tablo 3 Direnç Ölçümü Doğruluğu

Sıklık	Ölçüm Yöntemi	Ölçüm Aralığı	Ölçüm Doğruluğu
400KHz	Faz Direnci	0.1-500Ω•m	±2%(0.1～25Ω•m);±1 mS/m(>25Ω•m)
400KHz	Genlik Direnci	0.1-150Ω•m	±5%(0.1～10Ω•m);±2 mS/m(>10Ω•m)
2MHz	Faz Direnci	0.1-500Ω•m	±2%(0.1～50•m);±0.3 mS/m(>50Ω•m)
2MHz	Genlik Direnci	0.1-100Ω•m	±2%(0.1～25Ω•m);±1 mS/m(>25Ω•m)

buy Logging While Drilling

Tablo 4 Algılama Derinliği ve Dikey Çözünürlük

Yıkama bölgesi direnci Rxo=1Ω·m, bozulmamış oluşum direnci Rt=10Ω·m
Genlik Ölçümü	Parametreler	Uzun Anten Derin Tespiti ARLA	Uzun Anten Sığ Algılama ARYPL	Kısa Anten Derin Algılama RHLA	Kısa Anten Sığ Algılama RHSA
	Algılama Derinliği	45 inç	37 inç	33 inç	27 inç
	Algılama Derinliği	114,3 cm	93,98 cm	83.82cm	68.58cm
	Dikey Çözünürlük	12 inç	12 inç	10 inç	10 inç
	Dikey Çözünürlük	30.48cm	30.48cm	25,4 cm	25,4 cm
Faz Ölçümü	Parametreler	Uzun anten derin algılama RLLP	Uzun Anten Sığ Algılama RLSP	Kısa Anten Derin Algılama RHLP	Kısa Anten Sığ Algılama RHSP
	Algılama Derinliği	29 inç	22 inç	23 inç	18 inç
	Algılama Derinliği	73.66cm	55.88cm	58.42cm	45.72cm
	Dikey Çözünürlük	8 inç	8 inç	6 inç	6 inç
	Dikey Çözünürlük	20.32cm	20.32cm	15.24cm	15.24cm
Yıkama bölgesi direnci Rxo=10Ω·m, bozulmamış oluşum direnci Rt=100Ω·m
Genlik Ölçümü	Parametreler	Uzun Anten Derin Tespiti ARLA	Uzun Anten Sığ Algılama ARYPL	Kısa Anten Derin Algılama RHLA	Kısa Anten Sığ Algılama RHSA
	Algılama Derinliği	78 inç	72 inç	56 inç	48 inç
	Algılama Derinliği	198.12cm	182.88cm	142.24cm	121.92cm
	Dikey Çözünürlük	12 inç	12 inç	10 inç	10 inç
	Dikey Çözünürlük	30.48cm	30.48cm	25,4 cm	25,4 cm
Faz Ölçümü	Parametreler	Uzun anten derin algılama RLLP	Uzun Anten Sığ Algılama RLSP	Kısa Anten Derin Algılama RHLP	Kısa Anten Sığ Algılama RHSP
	Algılama Derinliği	44 inç	32 inç	36 inç	26 inç
	Algılama Derinliği	111.76cm	81.28cm	91.44cm	66.04cm
	Dikey Çözünürlük	8 inç	8 inç	6 inç	6 inç
	Dikey Çözünürlük	20.32cm	20.32cm	15.24cm	15.24cm

ZITN LWD Hakkında

ZITN, ultra-yüksek-sıcaklıklara dayanıklı ürün serisinde Ar-Ge'ye kararlı bir şekilde bağlılığını sürdürmektedir. Çiplerden ve modüllerden sensörlere, komple devrelere ve tamamen entegre araç sistemlerine kadar - sistematik ilerlemeler sayesinde - aşırı sıcaklıklara ilişkin çok sayıda-teknik zorluğun üstesinden istikrarlı bir şekilde geldik.

Karakteristik Süreç: MCM Kalın-Film Hibrit Entegrasyon Süreci

Yüksek-sıcaklıklı MCM (Çoklu Çip Modülü) kalın-film hibrit entegre devre, temel olarak uygulama ilkesi ve fiziksel yapı perspektifinden ölçüm-sırasında-delme (MWD) cihazlarının karşılaştığı üç ana kalite riskini ele alır: elektronik bileşenlerin yüksek-sıcaklık arızası, elektrik bağlantısı arızası ve devrelerin şok direncinin yetersiz olması.
